TRANSFORMATION RESTAURATION PLAQUE TOURNANTE MARKLIN

Message par JC58 le Jeu 27 Juil - 11:16









Bonjour,
Voilà quelques photos d'une plaque tournante Marklin échelle 1 achetée pour le côté sympa de sa manivelle de fonctionnement que j'ai restauré et mise à l'échelle 0 afin de pouvoir l'utiliser.

JC58

Messages : 33
Date d'inscription : 19/01/2017

Revenir en haut Aller en bas

Re: TRANSFORMATION RESTAURATION PLAQUE TOURNANTE MARKLIN

Message par tinplate71 le Dim 30 Juil - 7:29

Comment est prévu la continuité électrique ?
Cordialement
avatar
tinplate71
Admin

Messages : 180
Date d'inscription : 09/08/2016
Age : 64
Localisation : bourgogne + Villefranche sur saone

http://forum-cfe.forumactif.org

Revenir en haut Aller en bas

Re: TRANSFORMATION RESTAURATION PLAQUE TOURNANTE MARKLIN

Message par JC58 le Dim 30 Juil - 19:44

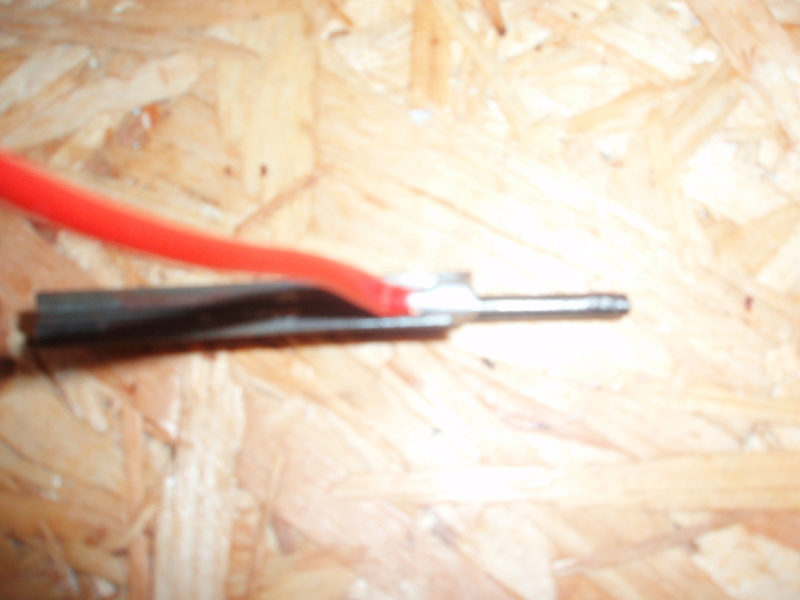

Concernant l'alimentation électrique, j'ai tout simplement gardé le schéma d'origine, j'ai seulement remis à neuf tous les fils qui étaient craquelés et secs du fait des années. L'alimentation des rails autour de la plaque se fait par un pont entre chaque rail central et pour alimenter la partie tournante un fil rejoint la languette que l'on voit sur la photo qui elle-même frotte sur un disque isolé sous la plaque centrale. Le disque est en contact direct avec le rail central.
Voir photos ci-dessous.

Bien cordialement



JC58
